DDFGX煤炭干選機設備主要適用于動力煤排矸、降低商品煤灰分、提高發熱量,避免了濕法選煤增加產品水分的缺點;并可應用于無機硫為主要含硫成分的高硫煤,脫除+2mm的粒狀、塊狀黃鐵礦及其結核、連生體等,以降低商品煤硫分,從而保證商品煤質量穩定。適用于褐煤、易泥化煤、劣質煤、易選煤的分選;可用于高硫煤脫除粒狀、塊狀黃鐵礦硫;對于發電廠、煤炭集運站可預先除去煤中雜質,保證商品煤質量;對于干旱地區和嚴寒地區采用干法選煤具有特殊意義。
東鼎煤炭干選機結構組成

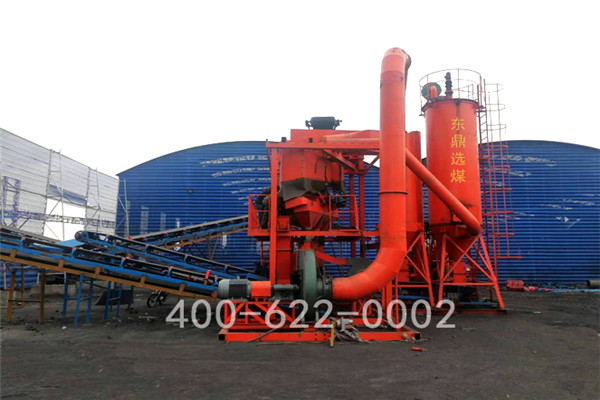

煤炭干選機設備包括給料、分選、供風、除塵、電氣控制以及產品輸送幾個部分。干法分選機由分選床、振動器、風室、機架和吊掛裝置等組成。分選床由床面、背板、格條、排料擋板組成。床面下有可控制風量的風室,由離心通風機供風,氣流通過床面上的風孔作用于分選物料。由吊掛裝置將分選床、振動器懸掛在機架上,可任意調節分選床的縱向和橫向角度。
東鼎煤炭干選機工作原理
入選物料由給料機送到分選床的給料口,在床面上形成具有一定厚度的床層。下層的物料直接與振動的床面接觸,床面振動產生的慣性力使下層物料由排料擋板向背板運動,由于背板的阻擋,引導物料向上運動。而上層物料受背板的推力和重力作用,沿表層向排料邊下滑,在整個物料層上下形成正反方向速度梯度。上層密度小的煤 先通過排料擋板排出,其余物料繼續做下一周期循環運動。 由于振動力和連續進入分選床的物料壓力,使不斷翻轉的物料形成近似螺旋運動,并向矸石端移動。因床面寬度逐漸減縮,上層密度相對較低的煤不斷排出,直到之后排出密度大的矸石和黃鐵礦。
煤炭干選機設備性能優勢
1)復合式干選減少了選煤樓及其煤場中塊人工手選環節,減輕了工人的勞動強度;
2)有利于提高了勞動生產率,每個班可減少揀矸工人20人以上;
3)減少矸石排放,有利于保護環境,合理利用煤炭資源。據統計每天可減少矸石排放150t以上,年可減少煤矸石排放5萬t。選后煤矸石經測定發熱量12.5kJ/kg,因此經破碎與原煤進行配煤專供公司劣質煤電廠,年可創造經濟效益年可創收500萬元(每噸按100元計算)。
煤炭干選機技術參數
型號 |
功率 |
入選粒度 |
分選面積(m2) |
處理能力(t/h) |
外在水分(%) |
外型尺寸(長×寬×高) |
DDFGX-3 |
92.25 |
0--80 |
3 |
30 |
<9 |
9.8×8.6×8.8 |
DDFGX-6 |
146.2 |
0--80 |
6 |
60 |
<9 |
12×11.2×10.2 |
DDFGX-9 |
277.5 |
0--80 |
9 |
90 |
<9 |
13.6×12.6×10.4 |
DDFGX-12 |
330.05 |
0--80 |
12 |
120 |
<9 |
16×13.7×10.7 |
DDFGX-18 |
558.5 |
0--80 |
18 |
180 |
<9 |
19.8×15.4×10.9 |
DDFGX-24 |
657.5 |
0--80 |
24 |
240 |
<9 |
20.1×15.6×12.6 |
DDFGX-36 |
1105.5 |
0--80 |
36 |
360 |
<9 |
25.4×21×12.8 |
DDFGX-48 |
1325.5 |
0--80 |
48 |
480 |
<9 |
26.6×27.2×20.7 |
